如何查看度量指标

安装示例程序

如果你还没有安装示例程序,请参照 快速开始 安装 Aeraki,Istio 及示例程序。

安装完成后,可以看到集群中增加了下面两个 NS,这两个 NS 中分别安装了基于 MetaProtocol 实现的 Dubbo 和 Thrift 协议的示例程序。 你可以选用任何一个程序进行测试。

➜  ~ kubectl get ns|grep meta
meta-dubbo        Active   16m
meta-thrift       Active   16m

在 istio-system 这个 NS 中已经安装了 Prometheus 和 Grafana,Prometheus 会从 Sidecar Proxy 中收集请求的指标度量数据。我们可以通过 Prometheus 查询这些度量指标,并通过 Grafana 的图表进行更友好的展示。

➜  ~ kubectl get deploy -n istio-system
NAME                   READY   UP-TO-DATE   AVAILABLE   AGE
aeraki                 1/1     1            1           46h
grafana                1/1     1            1           46h
istio-ingressgateway   1/1     1            1           46h
istiod                 1/1     1            1           46h
prometheus             1/1     1            1           46h

通过 Prometheus 查询请求指标

采用 istioctl dashboard prometheus 命令打开 Prometheus 界面。

istioctl dashboard prometheus

在浏览器中查询度量指标。Aeraki Mesh 为非 HTTP 协议提供了和 Istio 兼容的 metrics,包括 istio_requests_total,istio_request_duration_milliseconds,istio_request_byte 和 istio_response_byte。

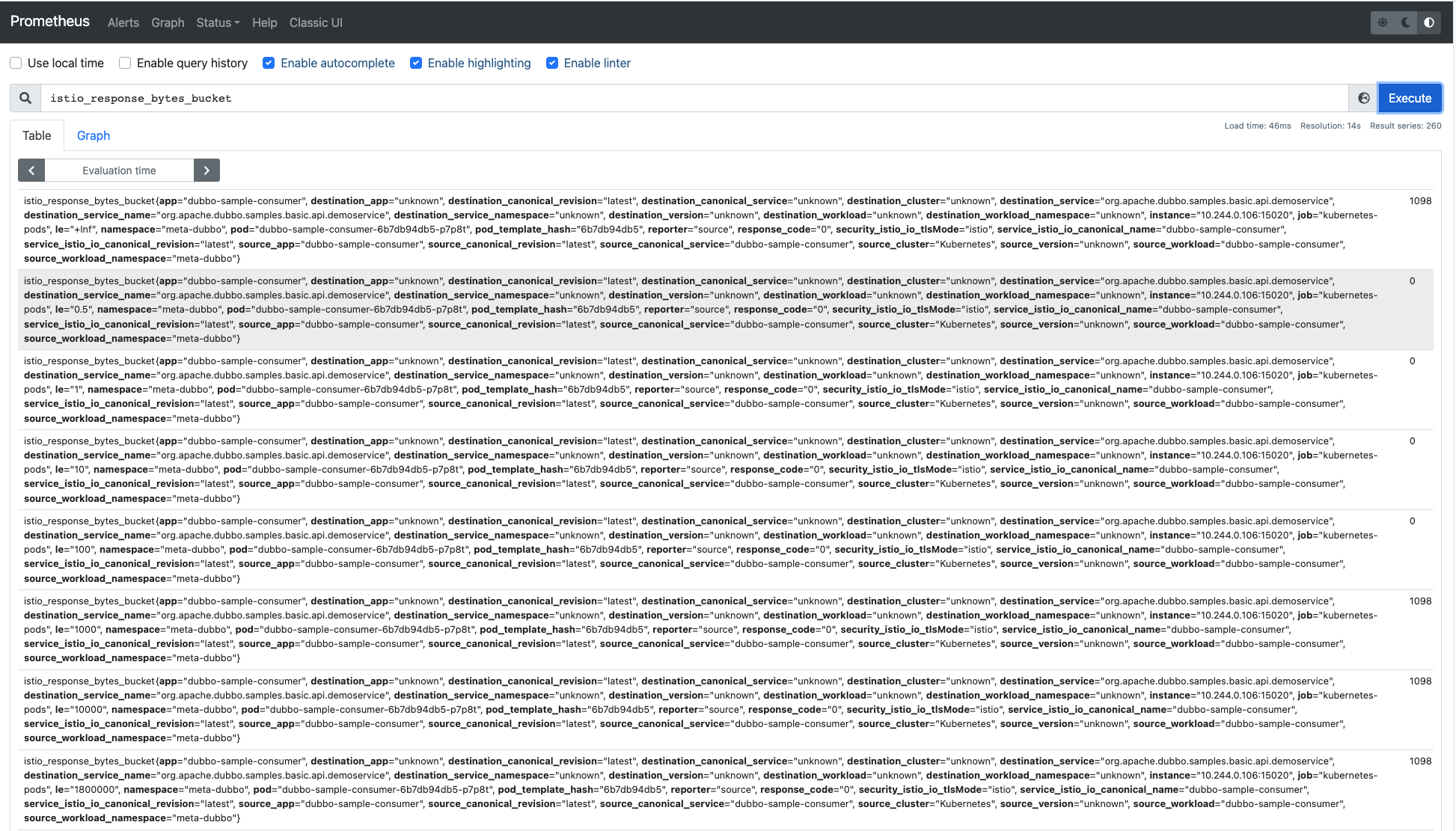

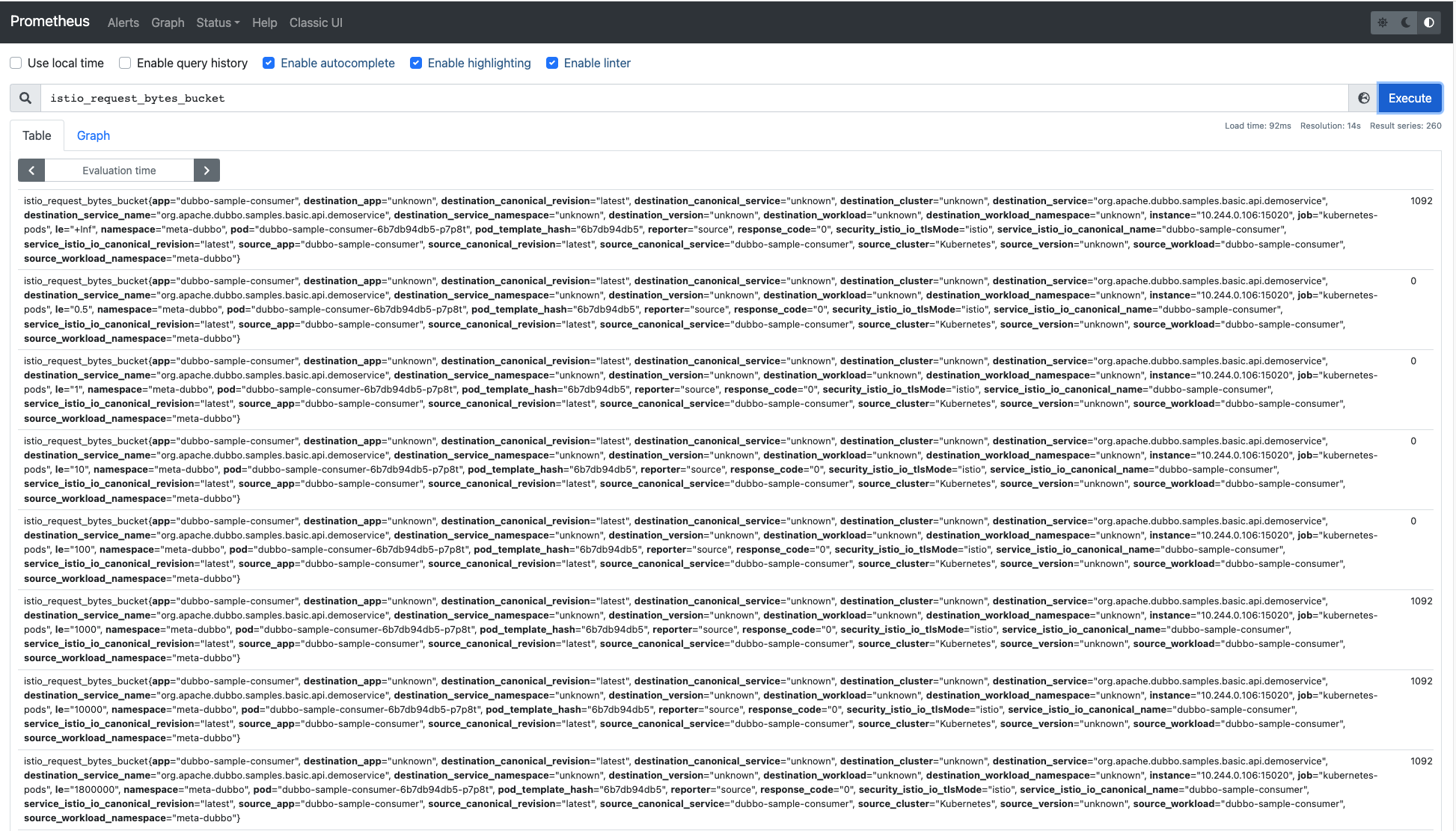

查询 Dubbo 服务的指标: istio_requests_total 指标: istio_request_duration_milliseconds 指标: istio_request_byte 指标: istio_response_byte 指标:

通过 Grafana 图表来呈现度量指标

采用 istioctl dashboard grafana 命令打开 Grafana 界面。

istioctl dashboard grafana

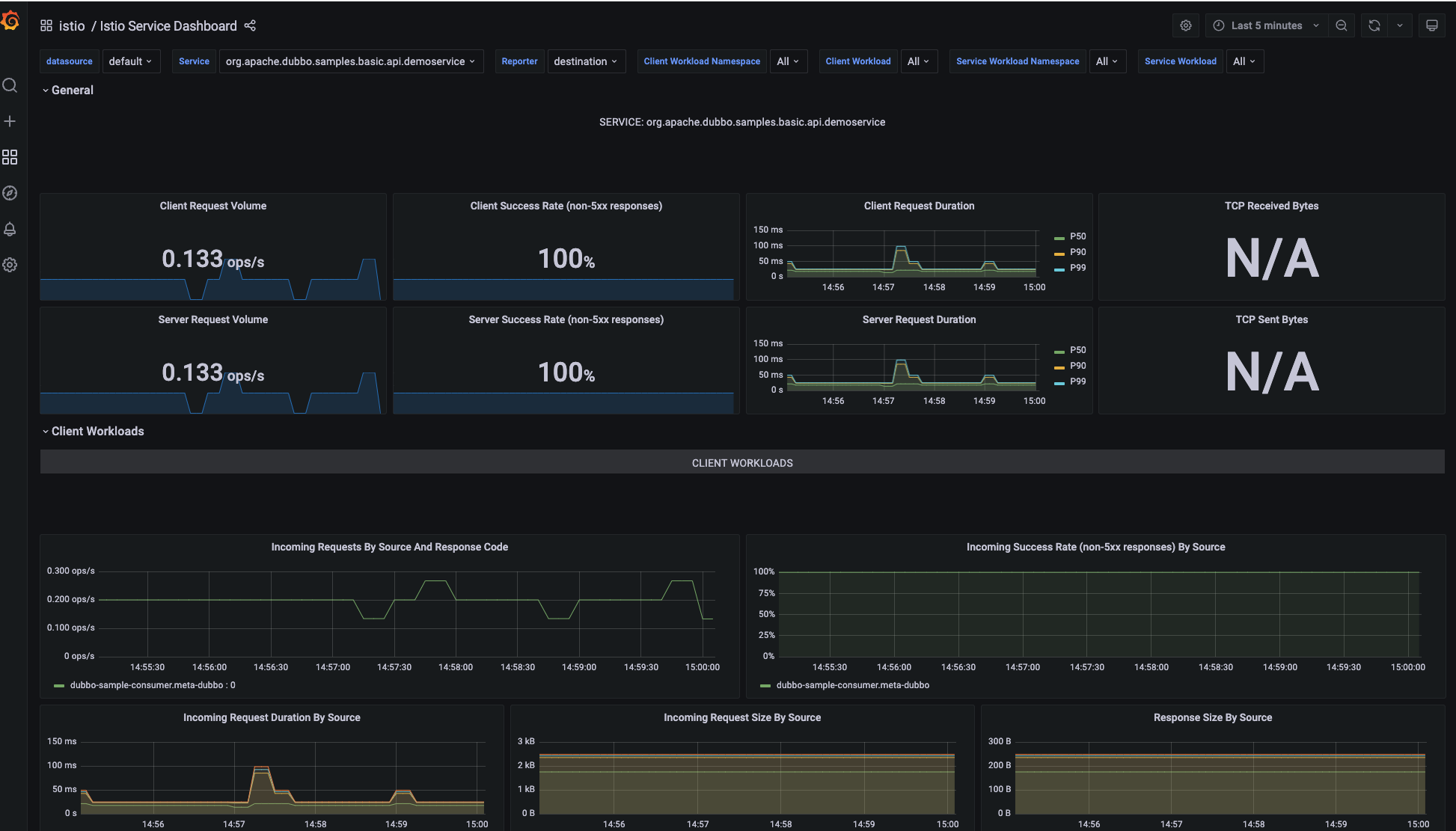

Service 视角的 Grafana 监控面板:

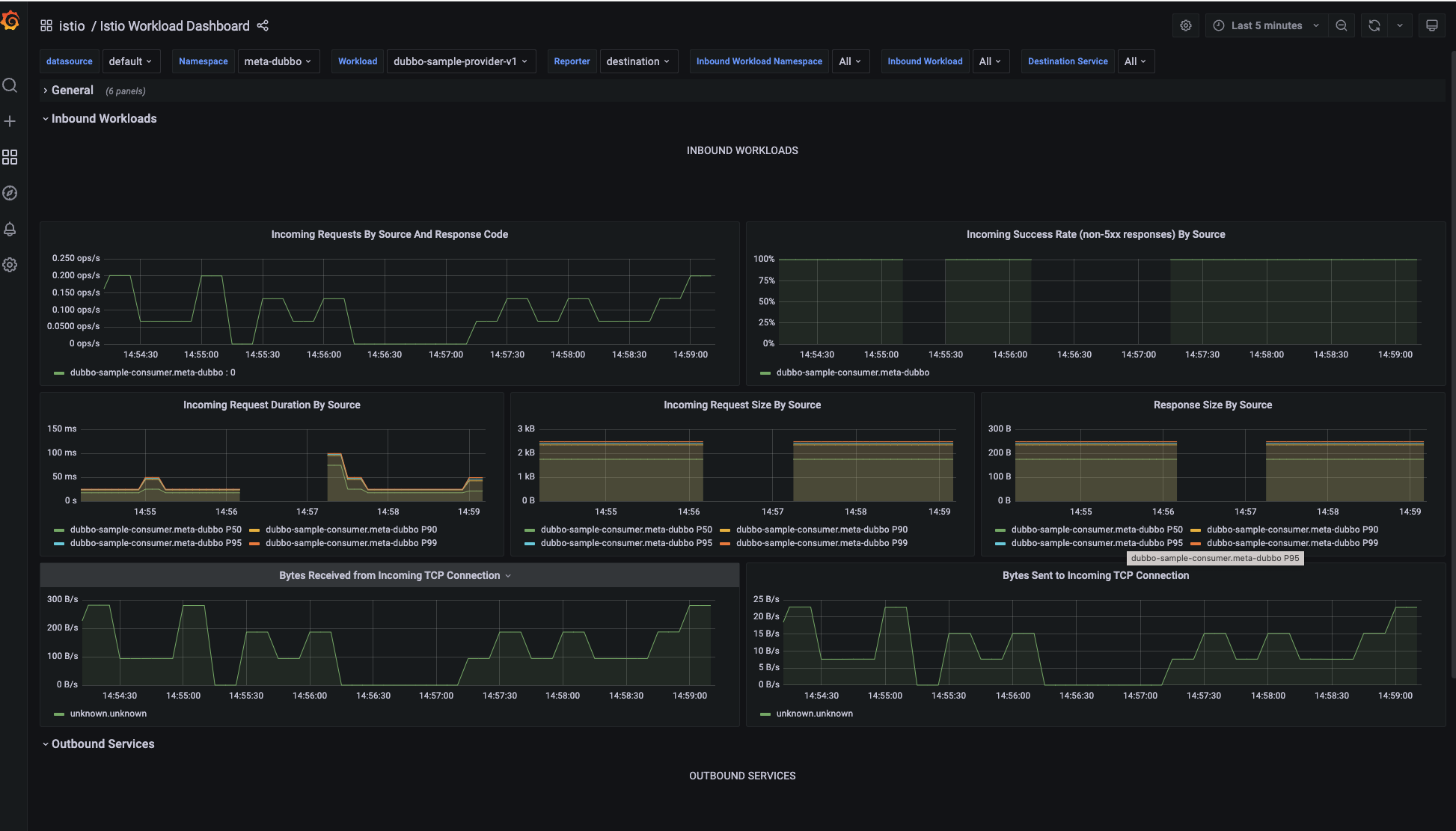

Workload 视角的 Grafana 监控面板:

Labels

Aeraki Mesh 为非 HTTP 协议生成的 Metrics 中的 Label 和 Istio 保持一致。要了解各个 Label 的具体含义,请参考 Istio 的相关文档

注意:其中 Response code 含义和 HTTP 协议有所不同。

MetaPrtocol Proxy 中 Response Code 的含义如下:

  • OK 0
  • Error 1
